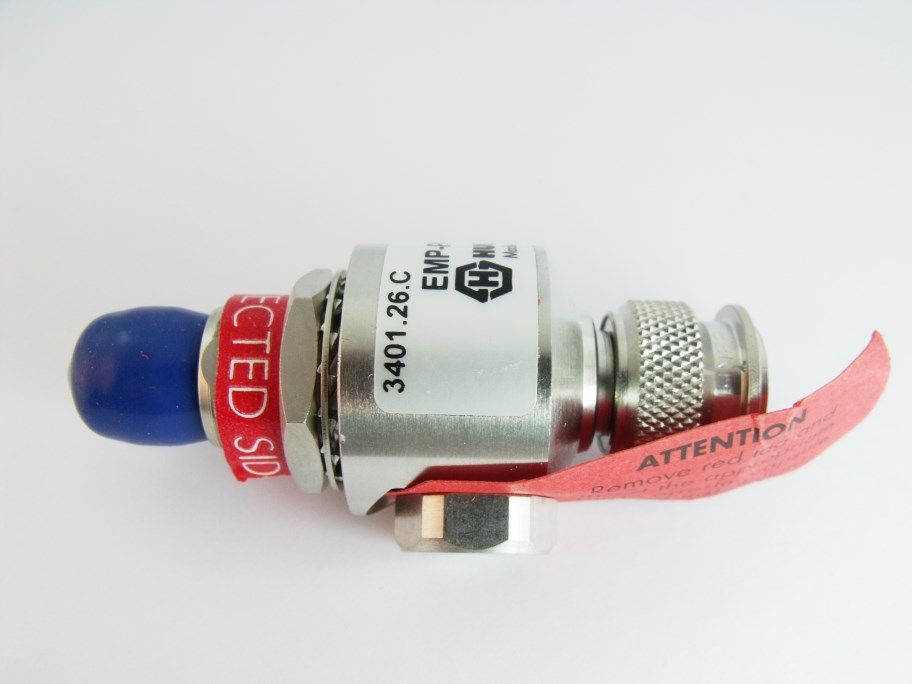

Huber+Suhner TİPİ KOAKSİYEL AYGIT KORUYUCU 3401.26.C

Ürün Yapılandırması
Ana yol bağlayıcıları Port 1: korumasız, TNC fişi (erkek) - Port 2: korumalı, TNC soketi (dişi)
Montaj ve topraklama MH12 (MH=panoya montaj)
Panonun korunan tarafı

Teknik Veriler
Elektriksel Veriler
Empedans: 50 Ω
Frekans aralığı: 0 ila 1000 MHz / 0 ila 300 MHz
Geri dönüş kaybı: 2 19 dB / 2 26.44 dB
Ekleme kaybı: 7 0.1 dB / 7 0.1 dB
RF CW gücü: 7 150 W / 7 150 W
PIM 3. dereceden: belirtilmemiş
Darbe akımı taşıma kapasitesi: 30 tek / 20 çoklu kA (test darbesi 8/20 μs)
Artık darbe enerjisi: tipik olarak 350 μJ (test darbesi 4 kV 1.2/50 μs / 2 kA 8/20 μs) ana yol - korumalı taraf

Mekanik Veriler
Ağırlık: 90 g

Çevresel Veriler
Çalışma sıcaklığı: -40 °C ila +85 °C
Su geçirmezlik derecesi: IP 20 (IEC 60529'a göre, veriler bağlanmış duruma atıfta bulunur)
2002/95/EC (RoHS) uyumlu

Malzeme Verileri
Parçalar: Malzeme / Yüzey Kaplama
Gövde: Pirinç / SUCOPLATE (R) Kaplama
Port 1 merkez kontağı: Pirinç / Nikel kaplamasız altın kaplama
Port 2 merkez kontağı: Bakır Berilyum Alaşımı / Nikel kaplamasız altın kaplama

İlgili Belgeler
Kontur çizimi: DOU-00003961.1
Montaj talimatı: DOC-0000176104
